Virtalähdejärjestelmä, joka on välttämätön infrastruktuuri nykyaikaiselle kaupunkielämälle, kuljettaa tärkeän tehtävän, joka tarjoaa turvallisesti ja vakaasti korkean - jännitteen sähköä jokaiselle kotitaloudelle. Nerokkaan tekniikan suunnittelun ja hienostuneiden laitteiden kokoonpanon avulla tämä järjestelmä saavuttaa useita toimintoja, mukaan lukien jännitteen vähentäminen, suojaus, mittaus ja jakelu, joka tarjoaa käyttäjille luotettavia ja tehokkaita sähköpalveluita. Tässä artikkelissa kerrotaan yksityiskohtaisesti komponentit ja toiminnotSaapuvat linjakaapit, mittauskaapit, PT -kaapit, lähtevät linjakaapit, yhdyskaapit ja eristyskaapit.
Ⅰ. Saapuvakaappi
Saapuva kaappi: Tämä on kytkentälaite, joka vastaanottaa virtaa ulkoisesta lähteestä. Tyypillisesti se vetää 10 kV: n tehoa ruudukosta. Tämä 10 kV: n virtalähde kulkee sitten kytkentälaitteen läpi ja välittää tehon 10 kV: n väilyvälle. Tätä kytkentälaitetta kutsutaan saapuvaksi kaapiksi.
Komponentit: tyhjiökatkaisija, katkaisin, kolme sarjaa kolmesta - kelavirtamuuntajasta, salamannopeasta, elävää osoitin, jännitemuuntaja, johtimet ja muut komponentit.
Toiminto: Sen ensisijainen tehtävä on jakaa tehoa. Linjansyöttökaappi on tyypillisesti varustettu tyhjiökatkaisijalla katkaisua varten. Tämä tyhjiökatkaisija tarjoaa lyhyen - -piirin ja ylivirtasuojan sekä eristyskytkimen huoltohenkilöstölle. Linjansyöttökaappi on myös varustettu virta- ja jännitemuuntajilla virran ja jännitteen mittaamiseksi. Siksi linjan syöttölaitteen kaappi yhdistää suoja-, mittaus- ja valvontatoiminnot laajan valikoiman kattavien toimintojen saavuttamiseksi.
Virtalähdeviivan suojaaminen:
1. Automaattinen varmuuskopiointivirtalähde (APS), joka kytkeytyy automaattisesti varmuuskopion virtalähteen päälle.
2. Salamasuojauslaite
3. Ylijännite- ja alajännitesuoja
4. INRUSH -suojaus: Kun suljetaan katkaisija kuorman alla, verkkovirta tuottaa inrush -virran, joka on paljon suurempi kuin katkaisijan käyttövirta, estäen katkaisijan sulkemasta luotettavasti kuorman alla. INRUSH -suojauslaite estää väärän laukaisun, jonka aiheuttavat hetkellisen INRUSH -virran sulkemisen aikana, mikä varmistaa katkaisijan luotettavan laukaisun kuorman alla.
5. välitön matkansuoja, ylivirtasuojaus
6. Zero - sekvenssisuojaus, maasuojaus
8. Laitteen uudelleen sulkeminen
9. Kohdassa - taajuussuoja
Ⅱ. Mittakaappi
Pääkomponentit: Virtamuuntaja, sulake, VV -jännitemuuntaja ja live -indikaattori
Toiminto: Tämä laite on tyyppinen sähköenergian mittauslaite, joka käyttää korkeaa - tarjontaa, korkeaa - mittausmenetelmää virrankulutuksen mittaamiseksi ja kuormitusvoimankulutuksen heijastamiseksi virran muuntajien, jännitemuuntajien ja muiden mittauslaitteiden kautta. Käyttäjät vastaavat tiloihin asennettujen mittauslaitteiden tiivisteen suojaamisesta ja laitteen estämisestä vaurioilta tai tappioilta.
Ⅲ. PT -kaappi
Pääkomponentit: Jännitemuuntaja, eristämiskytkin, sulake, salamanjohto
Toiminnot:
1. Jännitteen mittaus, joka tarjoaa jännitepiirin mittarille
2.
3. Ylijännitesuojaimien asentaminen jokaiselle väyläosasta
4. Välijärjestelmän suojausvaatimukset, kuten väyläpisarin eristys, ylikuormitus, alajännite ja varmuuskopiointi automaattiset kytkentäolosuhteet
Johdotusvaihtoehdot: VV, Y, YN, YN, YN

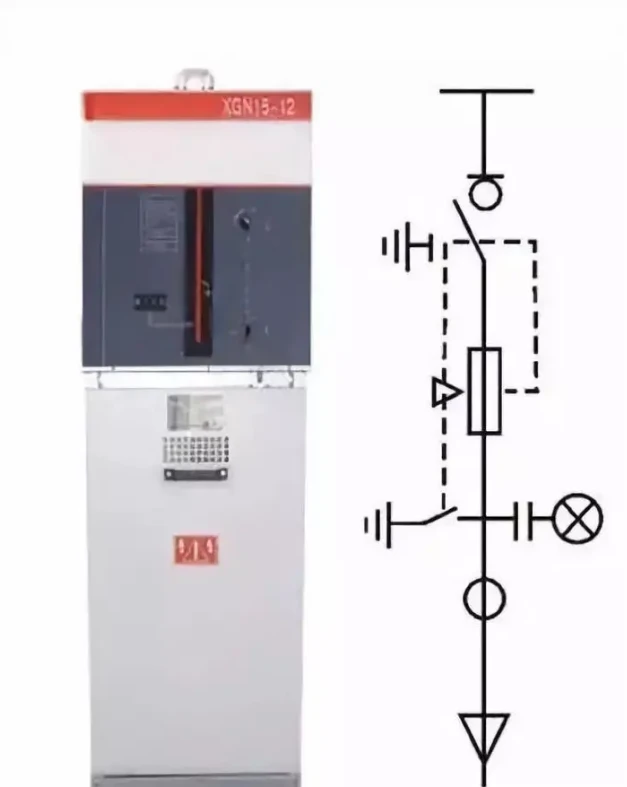

Ⅳ. Lähtevä linjakaappi
Lähtevä linjakaappi: Tämä on kytkentälaite, joka jakaa virran buskbarista sähkömuuntajaan. Tämä kytkentälaite on yksi 10 kV: n lähtevistä linjakaapista.
Komponentit: Kolme sarjaa kolmesta - kelavirtamuuntajasta, katkaisukytkimet, katkaisijat, kytkinlaitteet ja live -osoitin.
Tarkoitus: Jakelee ensisijaisesti sähkötehoa, jakamalla päävirtalähteen eri haaran katkaisijoille ja yhdistämällä ja irrottamalla haaran virtalähteet ylivirta- ja ylikuormitusruuduksiin.
Ⅴ. Bisar -yhdistäjä
Kahden väilyvän osalosan kytkemiseen, joka tunnetaan myös nimellä Buskbar -poikkileikkaus. Sitä käytetään usein yksittäisissä - buskbar -poikkileikkaus- ja kaksois --} bini -barkbar -järjestelmissä käyttäjän vaatimusten mukauttamiseksi eri käyttötiloihin tai varmistaaksesi selektiivisen kuormituksen irtoamisen vian sattuessa.
Koostumus: katkaisin, katkaisija, nykyinen muuntaja, live -näyttölaite
Toiminto: Yleensä toimii vastopalkkina. Kun kaksi virtalähdettä välittävät tehoa samanaikaisesti, yhteys on irrotettu keskellä (kaksi erilaista virtalähdettä ei yleensä voi päällekkäisyyttä). Kun yksi virtalähteistä katkaisee tai poistuu onnettomuuden takia, yhteyskaappi muodostaa yhteyden automaattisesti käyttäjän virtalähteen varmistamiseksi. Kun virta palautetaan loppuun, joka oli alun perin virran ulkopuolella, yhteyskaappi katkaisee automaattisesti ja on alkuperäisessä valmiustilassa.
Ⅵ. Eristyskaappi
Komponentit: Katkaisija, katkaisu kytkin, maadoituskytkin, virran muuntaja, jännitemuuntaja, salaman pysäyttäjä, jännitteen näyttö
Toiminto: Sitä käytetään eristämään vastopalkkiot molemmissa päissä tai eristämään sähkölaitteet virtalähteen laitteista. Se voi tarjota operaattoreille näkyvän päätepisteen tarkastus- ja huoltotoimenpiteiden helpottamiseksi.
Eri komponenttien toiminnot:
Katkaisijat: Kun oikosulku tai ylivirta tapahtuu, ne katkaisivat nopeasti voiman lisää vaurioita. Ne voivat toimia myös yleinä kytkiminä, jakelu- ja sähköenergian jakaminen ja hallinta. Niitä käytetään sähköisesti.
Sulake: Kun virta nousee epänormaalin korkealle tietylle tasolle ja tietyllä hetkellä se sulaa, sammuttaa virran ja suojaa piiriä.
Eristämiskytkimet: Käytetään virtalähteen eristämiseen, irrottamalla korkeat - jännitteen ylläpitolaitteet elävistä laitteista. Ne tarjoavat selvästi näkyvän katkaisukohdan. Kytkimien eristäminen toimii yhdessä katkaisijoiden kanssa kytkemällä piirejä järjestelmän käyttövaatimusten mukaisesti, muuttaen siten järjestelmän johdotuskokoonpanoa.
Jännitemuuntajat ja virran muuntajat: Muunna korkea jännite tai korkea virta tavanomaiseksi alhaiseksi jännitteeksi (100 V) tai vakiona alhaiseksi virraksi (5A tai 1A, molemmat nimellisarvot). Tämä mahdollistaa mittauslaitteiden, suojalaitteiden ja automaattisten ohjauslaitteiden standardisoinnin ja pienentämisen. Muuntajia voidaan käyttää myös korkean - jännitejärjestelmän eristämiseen ihmisten ja laitteiden turvallisuuden varmistamiseksi.
Salaman pysäyttäjä: Rinnakkaisen purkausravun tai epälineaarisen vastuksen vaikutuksen avulla se voi vähentää tunkeutuvan virtausaallon amplitudin ja vähentää suojattujen laitteiden ylijännitearvoa.
Yhteenveto
| Kaapin tyyppi | Ydintoiminto | Analogia |
|---|---|---|
| Saapuvakaappi |
Päävoiman tulo, keskushallinta ja keskussuoja |
Kodin tärkein virtakytkin |
| Lähtevä kaappi |
Jakaa virtaa eri käyttökohteisiin |
Haarakytkimet valaistukseen, poistoaukkoihin ja ilmastointilaitteisiin |
| Bisar -yhdistäjä |
Yhdistää kaksi virtalähdettä parantaakseen luotettavuutta |
Venttiili yhdistää kaksi vesiputkea, mikä tarjoaa varmuuskopion toisilleen |
| PT -kaappi |
Mittaa ja tarjoaa järjestelmäjännitesignaalit |
Power Grid "verenpainemittari" |
| Mittakaappi |
Virrankulutuksen mittaaminen laskutustarkoituksiin |
Power Grid "vesimittari" |
| Eristyskaappi | Turvallisuuden eristäminen helpon ylläpidon saavuttamiseksi | Ylävirran venttiili suljettu vesiputkien ylläpidon aikana |
Nämä kytkinkaapit on kytketty toisiinsa verskojen kautta täydellisen sähkönjakelujärjestelmän muodostamiseksi, joka voi turvallisesti, luotettavasti ja tehokkaasti siirtää sähköä jokaiseen paikkaan, jossa sitä tarvitaan.
