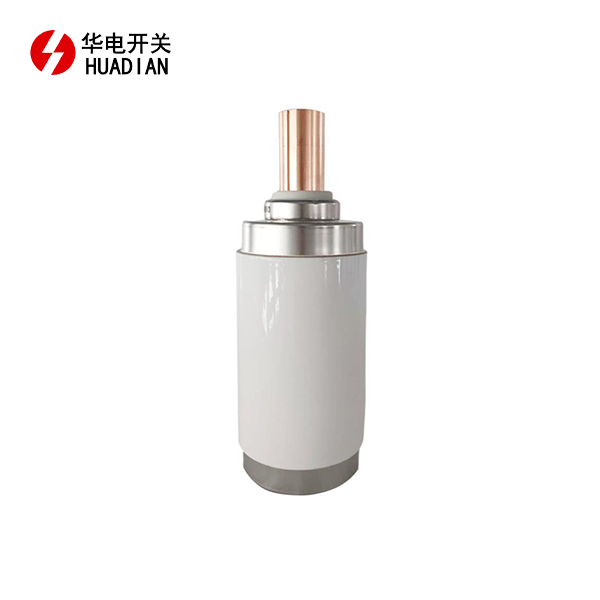

Tyhjiökatkokset, joka tunnetaan myös nimellä tyhjiökytkinputket, ovat keskipitkän - ja korkean - jännitekytkimet. Niiden ensisijainen tehtävä on sammuttaa nopeasti kaarit ja tukahduttaa virran virtaus keskipitkällä - ja korkealla - jännitekaudalla virran katkaisun jälkeen käyttämällä putken sisällä olevan tyhjiön erinomaisia eristysominaisuuksia onnettomuuksien ja tapausten estämiseksi. Niitä käytetään pääasiassa energiansiirto- ja jakelunhallintajärjestelmissä sekä metallurgian, kaivostoiminnan, öljy-, kemiantekniikan, rautateiden, lähetysten, viestinnän ja teollisuuden korkean - taajuuden lämmityksen voimanjakelujärjestelmissä. Ne tarjoavat etuja, kuten energiansäästö, materiaalien säilyttäminen, palo- ja räjähdysvastus, kompakti koko, pitkä käyttöikä, pieni ylläpito, luotettava toiminta ja nolla pilaantuminen. Tyhjiöjen keskeytykset luokitellaan niiden aikomuksen käytön perusteella katkaisija -sovelluksiin ja kuormituskytkimen sovelluksiin. Katkaisijakatkaisimia käytetään pääasiassa sähköasemissa ja sähköverkkotiloissa sähkösektorin sisällä, kun taas virtaverkon loppukäyttäjät käyttävät pääasiassa kuormituskytkimiä.
Sen rakenne koostuu ilmatiiviestä eristävästä kuoresta, johtavasta piiristä, suojajärjestelmästä, paljeista ja muista osista.
 |
1. Pakoputken suojakansi
|
1. Ilmatiivis eristysjärjestelmä
Ilmatiivis eristysjärjestelmä koostuu ilmatiiviistä eristävästä kotelosta, joka on valmistettu lasista tai keraamisesta, siirrettävästä päätykannesta, kiinteästä päätykannesta ja ruostumattomasta teräksestä valmistetusta paljeista.
Lasin, keraamisen ja metallin välisen ilmatiiviyden varmistamiseksi tiukkojen tiivistysmenettelyjen lisäksi materiaalin luontainen ilman läpäisevyys on minimoitava ja sisäinen kaasu on pidettävä minimissä. Ruostumattomasta teräksestä valmistetut palkeet eivät vain eristä tyhjöä tyhjökatkaisimen sisällä ulkoisesta ilmakehästä, vaan sallivat myös siirrettävän kosketuksen ja liikkuvan johtavan sauvan liikkua tietyllä alueella, suorittamalla tyhjiökytkimen sulkemis- ja avaustoimenpiteet.
2. johtava järjestelmä
Kiinteä johtava sauva, kiinteä kaaripinta, kiinteä kosketus, siirrettävä kosketus, siirrettävä kaaripinta ja siirrettävä johtava sauva muodostavat keskeytyksen johtavan järjestelmän. Kiinteää johtavaa sauvaa, kiinteää kaaripintaa ja kiinteää kosketusta kutsutaan yhdessä kiinteäksi elektrodiksi, kun taas liikkuvaa kosketusta, siirrettävää kaaripinta- ja liikkuvaa johtavaa sauvaa kutsutaan yhdessä siirrettäväksi elektrodiksi. Kun tyhjiökatkaisimesta koottu tyhjiökatkaisija, tyhjiökuormituskytkin tai tyhjiökontaktori on suljettu, käyttömekanismi liikuttaa siirrettävää johtavaa sauvaa sulkemalla nämä kaksi kosketusta ja täydentämällä piirin. Kahden kontaktin välisen kosketuskestävyyden minimoimiseksi ja ylläpitämiseksi ja hyvä mekaaninen lujuus, kun keskeytykset kestävät dynaamisen tasaisen - tilavirran, siirrettävän johtavan sauvan toiseen päähän asennetaan tyhjökytkimeen. Kompressiojousjoukko ylläpitää nimellispaineen kahden kosketuksen välillä. Kun tyhjiökytkin keskeyttää virran, keskeytyksen kaksi kosketusta erottuvat, tuottaen kaaren niiden välillä. Tämä kaari sammuu, kun virta ylittää luonnollisesti nollan, mikä katkaisee piirin.
3. Suojausjärjestelmä
Tyhjiökatkaisimen suojajärjestelmä koostuu pääasiassa suojaputkesta, suojakotelosta ja muista osista.
Suojajärjestelmän päätoiminnot ovat:
(1) estää koskettimia tuottamasta suurta määrää metallihöyryä ja nestemäisiä pisaroita kaariprosessin aikana, mikä saastuttaa eristyskuoren sisäseinämän ja välttää aiheuttaen tyhjiökatkaisimen kuoren eristyslujuuden vähenemisen tai salaman vähentämiseksi.
(2) Sähkökentän jakauman parantaminen tyhjiökatkaisimen sisällä edistää tyhjiökatkaisimen eristyskuoren miniatysointia, etenkin korkean - jännitteen tyhjiökatkaistujen pienentämiselle.
(3) Kaarienergian ja tiivistävien kaarituotteiden osan absorbointi. Erityisesti, kun tyhjiökatkaisu keskeyttää lyhyen - piirivirran, suurin osa kaaren tuottamasta lämpöenergiasta absorboi suojausjärjestelmä, joka edistää dielektrisen palautumislujuuden parantamista koskettimien välillä. Mitä enemmän kaarituotteita suojausjärjestelmä imee, sitä suurempi energia se absorboi, jolla on hyvä rooli pölyn katkaistujen keskeyttämiskyvyn lisäämisessä.
4. Yhteystiedot
Koskettimet ovat osia, joissa kaarit luodaan ja sammutetaan, ja materiaalien ja rakenteiden vaatimukset ovat suhteellisen korkeat.
4.1 Seuraavat vaatimukset asetetaan kosketusmateriaaleihin:
(1) Korkea murtokyky. Itse materiaalilla on oltava korkea sähkönjohtavuus, alhainen lämmönjohtavuus, korkea lämpökapasiteetti ja alhainen lämpöelektronien emissiokyky.
(2) Korkea jakautumisjännite. Korkea jakautumisjännite tarkoittaa suurta dielektristä palautumislujuutta, josta on hyötyä kaaren sammuttamiselle.
(3) korkea vastus sähköiseen korroosioon. Toisin sanoen se kestää kaaren eroosion ja siinä on vähän metallia.
(4) Hitsauskestävyys.
(5) Matala rajavirta, mieluiten alle 2,5A.
(6) Matala kaasupitoisuus.
Tällä hetkellä katkaisijoissa käytetyn tyhjiökatkaisimen kosketusmateriaali on enimmäkseen kuparia - kromiseos, kuparin ja kromin ollessa 50%. Kupari - kromiseoslevy on hitsattu ylä- ja alakontaktien pariutumispinnalle, ja paksuus on yleensä 3 mm. Jäljellä olevaa osaa kutsutaan kosketuspaikaksi, ja se voidaan valmistaa happea - ilmaisesta kuparista.
4.2 Yhteysrakenne
Kosketusrakenne vaikuttaa merkittävästi kaaren sammutuskammion murtokykyyn. Eri kosketusrakenteet tuottavat vaihtelevia kaaren sammutusvaikutuksia. Varhaisissa malleissa käytettiin yksinkertaisia lieriömäisiä kontakteja. Vaikka niiden murtokyky oli yksinkertainen, ne eivät täyttäneet katkaisijan vaatimuksia, jotka rajoittuivat alle 10KA: n virtauksiin. Tällä hetkellä näitä koskettimia käytetään vain tyhjiökuormituskytkimissä ja korkeat - jännitteen tyhjiökontaktorit tyhjöiden keskeyttäjillä. Tällä hetkellä käytetään kolmea yleistä kosketusrakennetta: spiraalimurtut kontaktit, kuppi - muotoiset kontaktit kaltevien paikkojen kanssa ja pitkittäismagneettikentän kuppi - muotoiltuja koskettimia. Pitkittäinen magneettikenttäkuppi - -muotoinen kosketus on yleisin.
5. palje
Tyhjiökatkaisimen palkeet ovat ensisijaisesti vastuussa liikkuvan elektrodin liikkumisen varmistamisesta tietyllä alueella ja ylläpitämällä korkeaa tyhjiötä pitkään, varmistaen siten tyhjiökatkaisimen pitkän mekaanisen käyttöikön.
Pölyn keskeytyksen palkeet ovat ohuita - ruostumattomasta teräksestä valmistettuja seinämäisiä komponentteja, joiden paksuus on 0,1 - 0,2 mm. Syytinkytkimen avaamisen ja sulkemisen aikana katkaistujen palkeet ovat laajentumisen ja supistumisen alaisia, mikä johtaa muuttuvaan jännitykseen palkeiden poikkileikkauksessa. Siksi palkeiden käyttöikä on määritettävä toistuvan laajentumisen ja supistumisen määrän ja käyttöpaineen määrän perusteella.
Paljeiden väsymysikä liittyy käyttölämpötilaan. Kun tyhjiökatkaisu keskeyttää suuren lyhyen - piirivirran, johtavaan sauvasta jäännöslämpö siirretään palkeisiin, aiheuttaen palkeiden lämpötilan nousun. Kun lämpötilan nousu saavuttaa tietyn tason, tämä vaikuttaa palkeiden väsymyslujuuteen.
6. Käyttöperiaate
Tyhjiökatkaisu on sähkölaite, joka käyttää tyhjiössä suljettuja kosketusparia sähköpiirien kytkemiseen ja irrottamiseen. Siinä käytetään korkeaa - tyhjiöeristysväliainetta. Kun tiettyä virtaa keskeytetään, virta kutistuu pisteeseen tai pisteiksi heti liikkuvan ja kiinnitettyjen koskettimien jälkeen. Tämä aiheuttaa voimakkaan resistanssin nousun ja lämpötilan nopean nousun elektrodien välillä, mikä johtaa viime kädessä elektrodimetallin haihtumiseen. Tämä luo erittäin korkean sähkökentän, mikä johtaa voimakkaaseen kenttäpäästöön ja aukkojen erittelyyn, mikä luo tyhjiökaaren. Kun toimintavirta lähestyy nollaa ja kosketusväli kasvaa, tyhjiökaariplasma leviää nopeasti. Kun ARC -virta kulkee nolla, kosketusvälin väliaine muuttuu nopeasti johtimesta eristeeksi, keskeyttäen virran ja lopettaen keskeytymisen.
