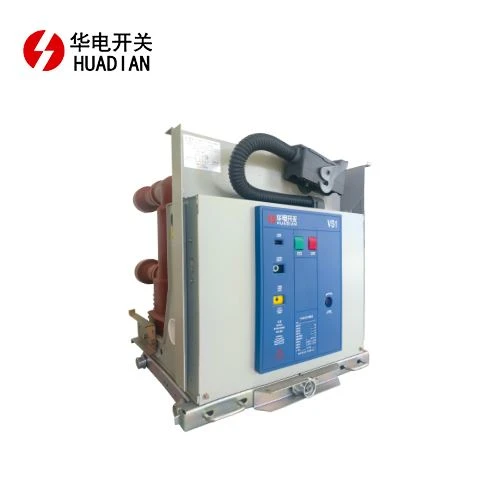

ZN63-12 tyhjiökatkaisin

1. TUOTANNON JOHDANTO



ZN63-12 sisätilojen tyhjiökatkaisin on kolmivaiheinen korkeajännitekytkin, jonka nimellistaajuus on 50 HZ ja nimellisjännite 12 Kv. Tarjoa luotettava suoja ja ohjaus State Grid -teollisuudelle ja kaivosyrityksille sekä muille sähköä kuluttaville teollisuudenaloille. Jousen käyttömekanismin ja katkaisijan integroitu rakenne teki tuotteesta pitkän mekaanisen käyttöiän, kyvyn useaan rikkoutumiseen ja nopeaan uudelleen sulkemiseen.

ZN63-12 sisätiloissa olevan tyhjiökatkaisijan etuna on pitkä käyttöikä, yksinkertainen huolto, nolla saastuminen, nolla räjähdysvaara ja alhainen melu. Tyhjiökatkaisija on asennettu eristyssylinteriin, ja sen eristyskyky on vahva ja korroosionesto on vahva. kyky.



Käyttöehdot ZN63-12 sisäilman katkaisija:

Ympäristön lämpötila: yläraja +40 astetta, alaraja -15 astetta.

Korkeus: Alle tai yhtä suuri kuin 100 m (jos korkeutta on lisättävä, nimelliseristystasoa tulee nostaa vastaavasti).

Amplitudi: Maanjäristyksen sekvenssin aste ei ylitä 8 astetta.

Päivittäinen keskimääräinen ilman suhteellinen kosteus on korkeintaan 95 % ja kuukauden keskiarvo enintään 90 %.



Etu:

Korkea luotettavuus: sopii useiden ominaisuuksien uudelleensulkemiseen.

Kaikki työolosuhteet: pystysuoria eristyssylintereitä käytetään estämään erilaisten erityisympäristöjen vaikutus.

Huoltovapaa: Hyväksy kiinteä eristysrakenne - integroitu kiinteästi tiivistetty napa. Täysin varusteltu, monikäyttöinen voidaan kiinteästi asentaa, irrotettava käyttö, voidaan asentaa myös runkoon käyttöä varten.

Standardoitu muotoilu: hyvä vaihdettavuus ja vahva monipuolisuus.



2. Erittely

Ei.	Tuote	Yksikkö	Data
1	Nimellisjännite	Kv	12
2	Suurin käyttöjännite	Kv	12
3	Nimellisvirta	A	630-1250	1600-2000	3150-4000
4	Nimellinen oikosulkuvirta	Ka	20	25	40
5	Nimellinen oikosulkukytkentävirta	Ka	50	63	100
6	Nimellishuippukestovirta	Ka	50	63	100
7	4S nimellinen oikosulkukestovirta	Ka	20	25	40
8.a	Harvinainen eristystaso: 1 min Power Freauency Kestojännite	Kv	42
8.b	Harvinainen eristystaso: Impulssin kestojännite	Kv	75
9	Nimellinen toimintajakso	S	O-0.3S-CO-180S-CO
10	Mekaaninen elämä	kertaa	10000
11	Nimelliset oikosulkuvirran katkaisuajat	kertaa	50
12	Nimellinen toimintamekanismin sulkemisjännite	V	AC/DC 110/220
13	Nimellinen toimintamekanismin avausjännite	V	AC/DC 110/220
14	Yhteyshenkilön avausetäisyys	mm	10 + 1
15	Yliliike (kosketusjousen puristuksen pituus)	mm	3.5 + 0.5
20.a	Laukaisuaika suurimmalla käyttöjännitteellä	s	Pienempi tai yhtä suuri kuin 0.05
20.b	Laukaisuaika minimikäyttöjännitteellä	s	Pienempi tai yhtä suuri kuin 0.08
21	Sulkemisaika	s	0.1
22	Jokaisen vaiheen pääpiirin vastus		630 Pienempi tai yhtä suuri kuin 50    1250 Pienempi tai yhtä suuri kuin 45 1600 pienempi tai yhtä suuri kuin 40
23	Kontaktien sallittu kulutettu paksuus	mm	3



3. TUOTANNON TIEDOT

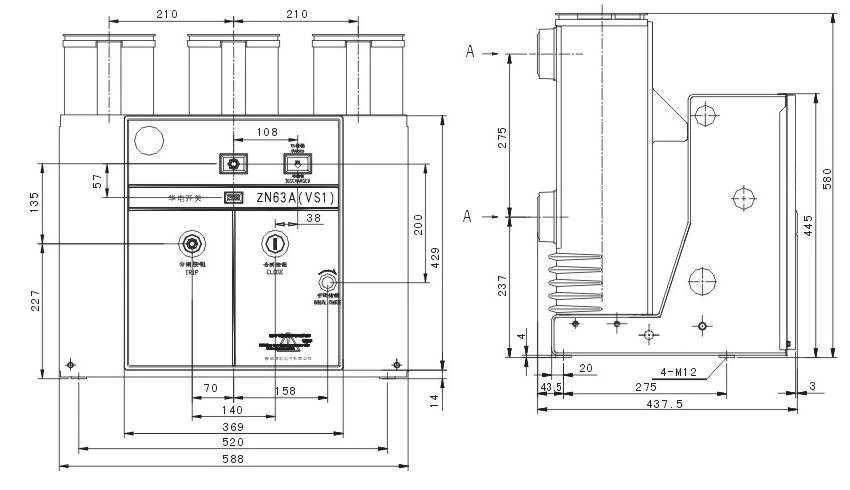

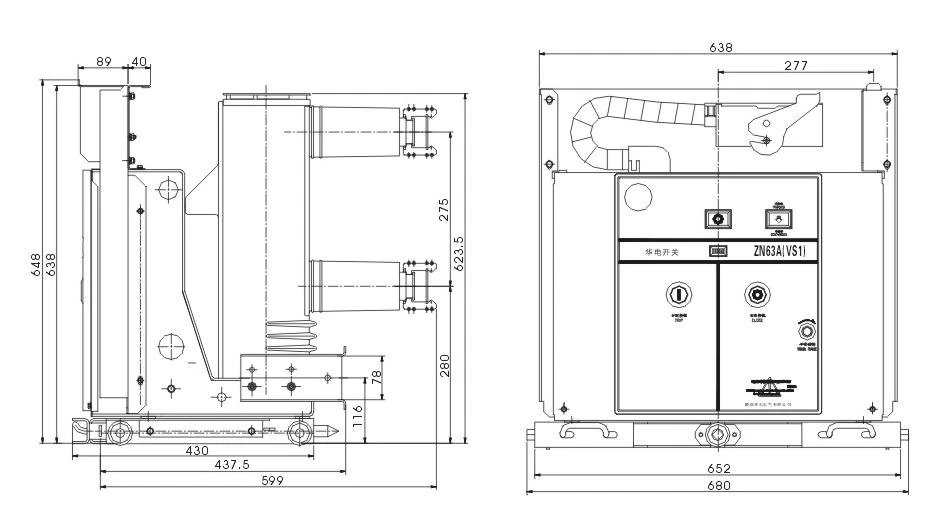

Asennuskoko (yksikkö:mm)



4. YRITYKSEN PROFIILI

ShanxiHuadiand Electric Co., LTD. on sitoutunut palvelemaan Kiinan sähkö- ja sähkönjakelujärjestelmää tarjotakseen turvallisia ja vakaita tuotteita ja palveluita, jotka valmistavat ja myyvät pääasiassa tyhjiökatkaisijoita, sulakkeita, instrumenttimuuntajia, eristyskytkimiä, kuormakytkimiä, kaapelitarvikkeita, kaapelin haarakoteloita, seinäläpivientejä, rengasta verkon inflaatiokaapit ja muut sähkölaitteet.

Yrityksellä on vahva tekninen tuki, hieno tuotantotekniikka, kehittyneet testauslaitteet ja täydellinen tieteellinen hallintajärjestelmä. Yritys on läpäissyt kansainvälisen IS09001-laatujärjestelmän sertifioinnin, ja koko tuotesarja on läpäissyt kotimaisen virallisen sertifikaatin
